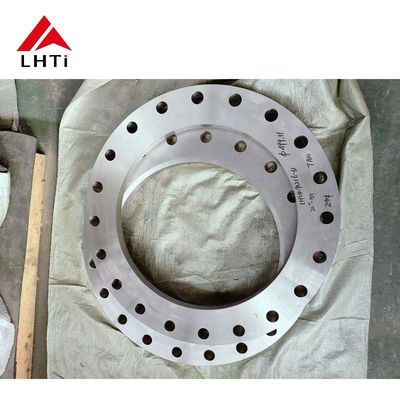

EN1092-01 Plat Flanges Avrupa Standartı EN1092-01 Gr1 Gr5 Gr7 Titanyum Plat Flange PN 5 PN 10 boru hattı sistemleri için

EN1092-01 Standart Plat Flanges Avrupa Standartı EN1092-01Gr1 Gr5 Gr7 Titanyum Plat Flanges PN 5 PN 10 boru hattı sistemleri için

1Ürünün Tanıtımı:

Endüstrileşmenin sürekli gelişmesiyle birlikte boru hattı sistemleri, özellikle petrol, doğal gaz,Kimyasal endüstriler, ve deniz mühendisliği, boru hattı bağlantılarının güvenliği ve istikrarının çok önemli olduğu yerlerde.ve diğer ekipmanlarEN1092-01 standardı, yaygın olarak uygulanan uluslararası bir flans standardı olarak, flansların tasarımı, üretimi ve uygulanması için temel bir rehberlik sağlar.

Titanyum alaşımları, mükemmel korozyon direnci, yüksek sıcaklık direnci ve yüksek dayanıklılık nedeniyle, yüksek talep gören boru hattı sistemlerinde yaygın olarak kullanılmaktadır.Özellikle kimyasal işleme gibi endüstrilerde., deniz mühendisliği ve havacılık, titanyum alaşım flenslerinin uygulanması giderek daha fazla dikkat çekmektedir.Bu makalede, EN1092-01 standardına göre titanyum alaşım plaka flenslerinin tasarımı ve uygulanması incelenecek., özellikle gerçek boru hattı sistemlerinde PN 5 ve PN 10 basınç sınıfı flenslerin uygulanabilirliği ve avantajlarına odaklanarak.

2EN1092-01 Standartının Özet:

EN1092-01 standardına giriş:

EN1092-01, Avrupa Standartlaştırma Örgütü tarafından yayınlanan ve öncelikle tasarım, boyutlar, malzemeler, basınç değerleri,ve flenslerin bağlantı yöntemleriBu standart boru hattı sistemlerinde hayati bir rol oynar ve küresel mühendislik tasarımı ve üretiminin temeli olarak hizmet eder.Bağlantı yöntemleri, ve gerekli basınç değerleri.

Flanşlar EN1092-01 standardına göre sınıflandırılır, bunlar arasında plaka flanşları, kıvrımlı kaynak flanşları, kör flanşlar vb. vardır.Plaka flensleri (daha serbest flensler veya kayma flensler olarak da bilinir) iki boru veya bir boruyu diğer ekipmanlara bağlamak için kullanılan yaygın bir türdür.

Flanşların boyutları ve delik tasarımları da EN1092-01 standardının önemli yönleridir. Standart dış çapı, kalınlığı, delik boyutları vb.Farklı basınç değerleri altında flanslar içinÖzellikle, standart, orta basınçlı boru hattı sistemleri için kullanılan ortak basınç değerleri arasında PN 5 ve PN 10 olmak üzere PN 2.5 ile PN 100 arasındaki basınç değerlerini kapsar.

EN1092-01 Standartının sınıflandırması:

EN1092-01 standardı, plaka flensleri, kıçlı kaynak flensleri, kör flensler ve diğerleri de dahil olmak üzere flensleri çeşitli tiplere ayırır.Bu flenslerin boyutları ve diğer özellikleri basınç sınıfı gibi faktörlere dayanarak belirlenir.Örneğin, PN 5 ve PN 10 için flens boyutları ve basınç değerleri orta basınçlı uygulamalar için tasarlanmıştır.

EN1092-01 Standartı ve Titanyum Alaşım Flanges arasındaki ilişki:

EN1092-01 standardı, flenslerin boyutlarını ve performans gereksinimlerini belirlemenin yanı sıra malzeme seçimini de içerir.Dikkat edilmesi gerekenler arasında basınç da var.Titanyum alaşımları, benzersiz fiziksel ve kimyasal özellikleriyle,Çeşitli endüstrilerde yüksek korozyon direnci taleplerini karşıladıkları için flenslerde giderek daha fazla kullanılmaktadır.EN1092-01 standardına uygun titanyum alaşımı plaka flensleri birçok endüstride tercih edilen malzeme haline geliyor.

3Titanyum alaşımlarının malzeme özellikleri

Titanyum alaşımlarının genel görünümü:

Titanyum alaşımları, alüminyum, vanadyum, molibdenum, demir ve diğerleri gibi küçük miktarlarda diğer metallerle titanyuma dayalı alaşımlardır.Titanyum alaşımları yüksek dayanıklılık ağırlık oranı ile bilinir, mükemmel korozyon direnci, yüksek sıcaklık direnci, yorgunluk direnci ve düşük yoğunluk, onları havacılık, deniz mühendisliği, kimyasal endüstrilerde ve daha fazlasında yaygın olarak kullanılmaktadır.

Titanyum alaşımlarının türleri:

Temiz titanyum (Gr1, Gr2, vb.), α-β titanyum alaşımları (Gr5, vb.) ve β titanyum alaşımları (Gr23, vb.)Farklı titanyum alaşımlarının farklı fiziksel ve mekanik özellikleri vardır, onları çeşitli uygulamalar için uygun hale getirir.

Gr1 Titanyum Alaşımı: Mükemmel korozyon direnci ve iyi işlenebilirliği ile bilinen saf titanyum alaşımı, tipik olarak düşük dayanıklılıklı ve düşük sıcaklıklı uygulamalarda kullanılır.

Gr5 Titanyum Alaşımı (Ti-6Al-4V): En yaygın kullanılan titanyum alaşımlarından biri, %6 alüminyum ve %4 vanadyum içerir.ve korozyon direnci ve yaygın olarak havacılık ve kimyasal endüstrilerde kullanılır.

Gr7 Titanyum Alaşımı: Küçük miktarda molibden içerir ve sıklıkla kimyasal işleme ekipmanlarında ve deniz mühendisliğinde kullanılan gelişmiş korozyon direnci sunar.

Titanyum Alaşımlarının Karşılaştırılması

Titanyum Alaşım Flanges'in Avantajları

Titanyum alaşım flensler aşağıdaki belirgin avantajları sunar:

Korozyona Direnci: Titanyum alaşımları çoğu asit, alkali, tuz ve diğer kimyasal ortamlardan kaynaklanan korozyona karşı son derece dirençlidir, bu da kimyasal ve deniz endüstrileri için ideal hale getirir.

Yüksek Güç ve Düşük yoğunluk: Titanyum alaşımları, nispeten düşük ağırlıkta iken önemli çalışma basınçlarına dayanabilmelerini sağlayan yüksek bir güç ağırlık oranına sahiptir.

Mükemmel Yüksek Sıcaklık Direnci: Titanyum alaşım flensleri yüksek sıcaklıklarda çalışabilir ve bu nedenle yüksek sıcaklıklı ortamlarda boru hattı sistemleri için uygundur.

4. Titen Alaşımlı Plak Flanges'in Tasarımı ve Üretimi EN1092-01 Standartına Göre

Titanyum alaşım flanslar için tasarım gereksinimleri

EN1092-01 standardında, flenslerin tasarımı çalışma koşullarını, basınç değerini, bağlantı yöntemini ve seçilen malzemeleri dikkate almalıdır.Titanyum alaşımlı plaka flenslerinin tasarımı sırasında, aşağıdaki yönlere özel dikkat edilmelidir:

Flanş Boyutları: Dış çapı, kalınlığı, and bore size of the flange must comply with the specifications outlined in the EN1092-01 standard to ensure that the flange can withstand operational pressures and connect seamlessly to the pipeline system.

Flanş Yüzeyi: Korozyona dayanıklılığını artırmak için, titanyum alaşımı flanşlar genellikle dayanıklılıklarını artırmaya yardımcı olan anodizasyon gibi yüzey işlemlerine maruz kalırlar.

3.2 Titanyum alaşım flensleri için üretim süreci

Titanyum alaşım flenslerin üretimi, malzeme seçimi, şekillendirme, kaynak ve yüzey tedavileri de dahil olmak üzere çoklu adımlar içerir.Titanyum alaşımının işlenmesi diğer malzemelerle karşılaştırıldığında daha karmaşık, yüksek kaliteli son ürünleri sağlamak için özel ekipman ve teknikler gerektirir.

• Kalıplama: Titanyum alaşım flensleri tipik olarak dövme, dökme veya işleme yöntemleri kullanılarak yapılır.
• Kaynaklama: Titanyum alaşımlarının kaynaklanması özel teknikler gerektirir, çünkü titanyum oksijenle kolayca reaksiyona girer ve bu da oksit oluşturarak kaynak kalitesini etkileyebilir.
• Yüzey Tedavisi: Titanyum alaşım flenslerinin korozyon direncini artırmak için, anod veya kaplama gibi yüzey tedavileri yaygın olarak uygulanır.

Flanges'in Kalite Kontrolü ve Testleri

Titanyum alaşım flenslerin üretiminde sıkı bir kalite kontrolü gereklidir.

• Boyut Denetimi: Flanşın dış çapının, kalınlığının, delik boyutunun vb. EN1092-01 standardının özelliklerine uygun olduğundan emin olmak.
• Mekanik Özellik Testleri: Gerekli çalışma koşullarını karşılamalarını sağlamak için flenslerin dayanıklılığını, sertliğini ve esnekliğini test etmek.
• Korrozyona Direnme Testleri: Flanşın belirli kimyasal ortamlarda iyi performans göstermesini sağlamak için korozyona direncini test etmek.
