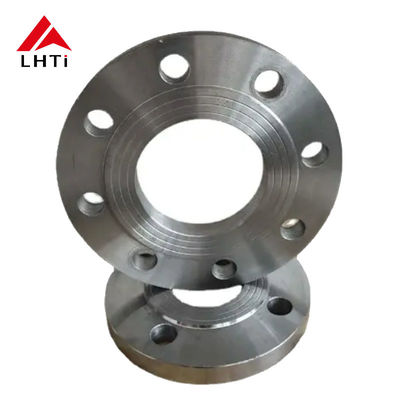

DIN Standart Gr1 Gr2 Gr5 PLRF Titanyum Plaka Flange Flanj boru sistemleri için flange plaka

DIN Standart Gr1 Gr2 Gr5 PLRF Titanyum Plaka Flange Flanj boru sistemleri için flange plaka

1Titanyum plaka flens düz DIN standardı:

DIN Standartları: Flanşlar, belirli boyutları, malzemeleri,tutarlılığı ve güvenilirliği sağlamak için test prosedürleriFlanşlar için en yaygın DIN standartları arasında DIN 2573, DIN 2576, DIN 2631 ve diğerleri vardır.

Düz Flanş: Düz bir flans tipik olarak çiftleşme flansına bağlanmak için düz bir yüz veya yüzeye sahiptir ve güçlü ve sıkı bir bağlantı yaratır.

2. Sınıf Özellikleri:

Sınıf 1:

• Malzeme: Ticari saf titanyum (99.5% saflık), mükemmel korozyon direnci ve iyi esneklik sunar.Düşük veya orta derecede gerginlik ve korozyon direnci öncelikli olan uygulamalar için uygundur.
• Uygulamalar: Genellikle kimyasal işleme, deniz ortamları ve bazı tıbbi uygulamalar gibi son derece koroziv ortamlarda kullanılır.

Sınıf 2 (Gr2):

• Malzeme: Ayrıca ticari olarak saf bir titanyum alaşımı (99.2% saflık), sağlamlık, esneklik ve korozyon direnci konusunda iyi bir denge sağlar.
• Uygulamalar: Orta dayanıklılık ve yüksek korozyon direnci gerektiren havacılık, denizcilik ve kimyasal endüstriler de dahil olmak üzere çok çeşitli uygulamalarda kullanılır.

Sınıf 5:

• Malzeme: %6 alüminyum ve %4 vanadyum içeren Ti-6Al-4V alaşımı. Bu, yüksek dayanıklılığı ve mükemmel korozyon direnci nedeniyle en yaygın kullanılan titanyum alaşımıdır.
• Uygulamalar: Gr5 titanyum flensleri, havacılık, tıbbi implantlar ve endüstriyel borulama sistemleri gibi yüksek stresli ortamlarda kullanılır.Yüksek dayanıklılık ağırlık oranı bu uygulamalar için ideal yapar.

PLRF Flanş:

• PLRF (Plate Raised Face): Bu, kapatma yüzeyinin daha sıkı bir mühür oluşturmak için vida dairesinin üzerine kaldırıldığı bir flens türüne atıfta bulunur. Yükseltilmiş yüz daha iyi bir bağlantı yaratmaya yardımcı olur,Sızıntıların önlenmesi için, mühürleme basıncının, flansın dikişle eşleşme noktasında yoğunlaşması gerekir..

Boru sistemlerinde kullanım:

• Boru sisteminin rolü: Bu titanyum plaka flensleri (Gr1, Gr2, Gr5) tipik olarak boruların bölümlerini birbirine bağlamak için kullanılır.veya başka bir bileşenFlanş ve dikiş, sızıntı geçirmez bir mühürleme sağlamak için birlikte çalışır.
• Korozyona Direnci: Titanyum, özellikle kimyasal veya deniz sistemleri gibi agresif ortamlarda korozyona karşı yüksek direnci taşır ve bu flansları bu tür uygulamalar için ideal hale getirir.
• Güç-ağırlık oranı: Titanyumun hafif ağırlığı, ağırlığı azaltmanın önemli olduğu sistemlerde, örneğin havacılık veya yüksek performanslı makinelerde avantajlı hale getirir.

3DIN Flanges'in özellikleri:

DIN flensleri, Alman Standartlaştırma Enstitüsü (Deutsches Institut für Normung, kısaltılmış DIN) standartlarına uygun olan flenslerdir.ve flenslerin test prosedürleri, boru hattı bağlantılarında tutarlılığı ve güvenilirliği sağlar.ve havacılık nedeniyle yüksek kalitede ve hassas tasarım.

DIN flensleri, her biri farklı uygulamalar için uygun çeşitli tiplerde bulunur. Örneğin, DIN 2573 standardı düşük basınçlı uygulamalar için kaynak boyun flenslerini belirtir.Bu flenslerin daha etkili bir şekilde stres dağıtmak için uzun bir boynu varDIN 2576 standardı boruların veya valflerin uçlarını kapatmak için kullanılan kör flansları tanımlar; DIN 2631 standardı düz yüzlü flansları (FF) tanımlar.Tipik olarak düşük basınç uygulamaları için dikişlerle kullanılırDIN 2632 standardı, dikişle daha sıkı bir mühür oluşturmaya yardımcı olan yükseltilmiş bir alana sahip yükseltilmiş yüz flensleri (RF) tanımlar; DIN 2633 standardı halka tipi eklem flensleri (RTJ) kapsar;Genellikle metal-metal mühürleme gerektiren yüksek basınçlı sistemlerde kullanılır.

DIN flenslerinin temel özellikleri şunları içerir: Flensin nominal boyutunu ifade eden ve tipik olarak borunun iç çapına karşılık gelen nominal çap (DN), örneğin,DN50 iç çapı 50 mm olan bir boru için bir flens gösterir.; bir flensin, malzeme ve flens boyutuna göre belirlenen en yüksek basıncı dayatabilen basınç değerini ifade eden; bult dairesinin çapı (BCD),Boult deliklerinin merkezinden geçen dairenin çapı- Flanş boyutuna bağlı olarak tipik olarak 4 ila 12 arasında değişen bıçak deliklerinin sayısı; bıçak deliğinin boyutu, montaj için kullanılan bıçaklara uymalı olan bıçak deliklerinin çapı;Flanş kalınlığı, basınç değerine ve boyutuna bağlıdır; yüz tipi, dikişle temas eden flens yüzeyini ifade eder, düz yüz (FF), yükseltilmiş yüz (RF) veya halka tipi eklem (RTJ) olarak mevcuttur,Flans türüne bağlı olarak; ve dış çap, flansın maksimum çapıdır.

DIN flensleri, genellikle karbon çelik, paslanmaz çelik, alaşımlı çelik, titanyum ve nikel alaşımları içeren çeşitli malzemelerden yapılır.Malzeme seçimi uygulamanın özel gereksinimlerine bağlıdırÖrneğin, DIN 17100 karbon çelik flanslar için geçerlidir, DIN 17440 paslanmaz çelik flanslar için geçerlidir ve DIN 50304 alaşımlı çelik flanslar için geçerlidir.

DIN flensleri, bir flensin dayanabileceği maksimum basıncı gösteren PN (basınç derecesi) ile sınıflandırılır.PN 10 (En fazla basınç 10 bar), PN 16 (maksimum basınç 16 bar), PN 25 (maksimum basınç 25 bar), PN 40 (maksimum basınç 40 bar) ve PN 63 ve PN 100 gibi daha yüksek notlar, yüksek basınçlı sistemler için uygundur.

Flanş yüzleri, tıpkı düz yüz (FF), yükseltilmiş yüz (RF) ve halka tipli eklem (RTJ) gibi, mühürlenmeyi sağlamak için dikişlerle birlikte kullanılır.Flanş yüzünün seçimi, uygulamaya bağlı olarak çok önemlidir..

Buna ek olarak, DIN flenslerinin tasarımı aynı zamanda eşleşen vidalar ve dikişler için gereksinimleri de dikkate alır.Genellikle yüksek dayanıklılıklı çelik veya paslanmaz çelikten yapılmış, mühürlenme ve sabitlemeyi sağlamak için; Flanj-flanj mühürlenmesini sağlamak için dikişler kullanılır ve yaygın dikiş malzemeleri kauçuk, grafit, PTFE (polytetrafluoroetilen) ve metal malzemeler içerir.İş koşullarına ve ortamın özelliklerine bağlı olarak.

Son olarak, DIN flensleri genellikle yüzeylerinde üreticinin logosu, malzeme sınıfı, basınç derecesi, boyutları, nominal çapı (DN),ve kalite ve izlenebilirliği sağlamak için DIN standart numarasıEk olarak, DIN flensleri, üretim sırasında basınç testleri, malzeme testleri ve boyut denetimleri de dahil olmak üzere sıkı kalite testlerine tabi tutulur.beklenen gereksinimleri karşılamalarını sağlamak için.

DIN standartlarına uymakla, üreticiler dünya çapında flenslerin tutarlı kalitesini sağlayabilirler.Farklı üreticilerin flenslerinin mükemmel bir şekilde birbirine uymasını ve çeşitli endüstriyel boru sistemlerinin ihtiyaçlarını karşılamasını sağlamak.

4DIN2501 PN40 Titanyum Plak Flanş Özellikleri

5Titanyum kaynaklı boynun kenarlarının avantajları:

Yüksek Güç Ağırlık oranı: Titanyum hem hafif hem de güçlüdür, bu da dayanıklılığı korurken boru sistemlerinin toplam ağırlığını azaltmak için kullanışlıdır.

Üstün korozyon direnci: Titanyum özellikle kimyasal, denizcilik ve havacılık uygulamalarında bulunan agresif ve yüksek sıcaklıklı ortamlarda etkilidir.

Dayanıklılık ve Uzun ömürlülük: Titanyum flanslar, korozyona, ölçeklenmeye ve aşınmaya karşı direnme yetenekleri nedeniyle daha az sıklıklı bakım ve değiştirme ile sonuçlanır.

Yüksek sıcaklığa dayanıklılık: Titanyum hem kriyojenik hem de yüksek sıcaklık koşulları dahil olmak üzere çok çeşitli sıcaklıklarda çalışabilir.Çeşitli endüstriyel uygulamalara uygun hale getirir.

Dikişsiz ve Güçlü Kaynaklar: Kaynak boynunun tasarımı, flens ile boru arasındaki bağlantının güçlü olmasını sağlar ve stres konsantrasyonunu önlemek için pürüzsüz bir geçiş sağlar.
