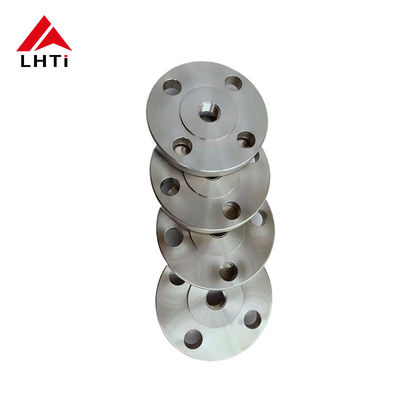

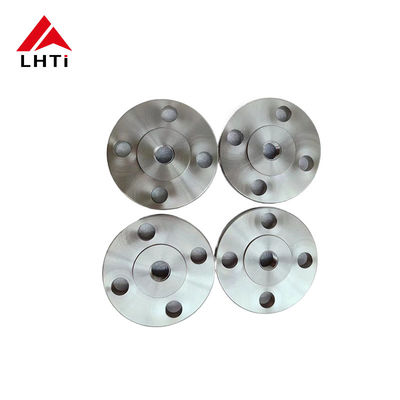

Titanyum plaka kayma Flange Ti Gr1 Gr2 Gr5 Gr7 SORF Sınıf 150 için 1/2'den 24'e kadar borular

2. ASME B16.5 Titanyum Plakası Slip On Flange sınıfları

1. 1. sınıf titanyum:Yüksek esnekliği ile bilinen 1. sınıf titanyum, ticari olarak saf tüm titanyum sınıflarının en yumuşak ve en şekillendirilebilir olanıdır.Çoğunlukla kimyasal işleme endüstrisi gibi ortamlarda üstün korozyon direnci gerektiren uygulamalarda kullanılır..

2.

3. 2. sınıf titanyum:Bu en yaygın kullanılan titanyum sınıfıdır. Güç ve esneklik arasında iyi bir denge sağlar ve mükemmel korozyon direnci vardır.boru sistemleri için flanslar dahil.

4.

5. 5. sınıf titanyum (Ti 6Al-4V):Bu alaşımlı bir sınıf ve tüm titanyum alaşımlarının en yaygın olarak kullanılanıdır. Saf titanyum sınıflarına kıyasla flansların dayanıklılığını önemli ölçüde artırır.5. sınıf titanyum, hem ısı hem de korozyona dayanıklılık gerektiren yüksek dayanıklılık uygulamalarında kullanılır.

6.

7. 7. sınıf titanyum:Mükemmel kaynaklanabilirlik ve üretilebilirliğe sahip olan bu sınıf, özellikle azaltıcı asitlere ve sıcak halogenitlerde yerelleştirilmiş saldırıya karşı daha iyi korozyon direnci için paladiyum içerir.

8.

9. 12. sınıf titanyum:Bu sınıf, diğer ticari saf sınıflara kıyasla daha yüksek ısı direncini ve dayanıklılığını sunar.

10.

11. Titanyum sınıfı 23 (Ti 6Al-4V ELI):Bu sınıf, 5. sınıfa benzer, ancak ekstra düşük interstitiyallere (ELI) sahiptir, bu da daha yüksek kırılma sertliği ve iyileştirilmiş esneklik için tercih edilir.Genellikle tıbbi uygulamalarda kullanılır ve aynı zamanda kritik durumlarda flanslar için uygundur., yüksek seviye uygulamaları.

    • Titanyum: Titanyum, özellikle deniz suyu, klorürler ve oksidleyici asitler gibi agresif ortamlarda olağanüstü korozyon direnci gösterir.Korozyona dayanıklılığını artıran koruyucu bir oksit tabakası oluşturur.
    • Paslanmaz çelik: Paslanmaz çelik de iyi korozyon direnci sunar, ancak titanyum kadar değildir.Koroziv ortamlarda daha fazla koruma için ek kaplama veya işlem gerektirebilir..
    • Karbon çelik: Karbon çelik özellikle nemli veya asidik koşullarda korozyona duyarlıdır ve korunma için kaplama veya alaşım gerektirir.
    • Inconel: Inconel alaşımları yüksek sıcaklık ve basınç koşulları da dahil olmak üzere aşırı ortamlarda oksidasyona ve korozyona mükemmel direnç sağlar.

3.ASME B16.5 Calss 150 Titanyum Slip On Flange için özellikler

4Titanyum Plakası Kaydırma Flanges'in Avantajları:

Titanyum plaka kaydırma flensleri, titanyumun özelliklerinin avantajlı olduğu çeşitli endüstriyel uygulamalar için uygun hale getiren birkaç avantaj sunar.

Korozyona Direnci: Titanyum, deniz suyu, asitler ve klorürler de dahil olmak üzere geniş bir yelpazede agresif ortamlarda korozyona karşı son derece dirençlidir.Bu özellik titanyum kayma flensleri korozyonun endişe verici olduğu uygulamalar için idealdir, deniz ortamları, kimyasal işleme ve açık deniz petrol platformları gibi.

Yüksek Güç-Kama oranı: Titanyum, diğer metallerin çoğundan üstün olan mükemmel kuvvet-kama oranı ile bilinir.Bu özellik titanyum kaydırma flenslerin güçlüÖzellikle ağırlık azaltmanın kritik olduğu havacılık uygulamalarında ve endüstrilerde yararlıdır.

Biyolojik uyumluluk: Titanyum biyolojik uyumludur ve toksik değildir, bu nedenle tıbbi cihazlarda, ilaç üretiminde,ve gıda işleme, ürün saflığı ve güvenliği gerekli olduğunda.

Yüksek Sıcaklığa Direniş: Titanyum, sınıfına bağlı olarak, yaklaşık 600 ° C (1112 ° F) 'ye kadar yüksek sıcaklıklarda dayanıklılığını ve korozyon direncini korur.Bu özellik, titanyum kayma flenslerini ısı değiştiriciler ve kimyasal reaktörler gibi yüksek sıcaklık uygulamaları için uygun kılar.

Üretim kolaylığı: Titanyum kolayca işlenebilir, kaynaklanabilir ve şekillendirilebilir, bu da kaygan flenslerde karmaşık şekiller ve konfigürasyonlara izin verir.Üretimdeki bu esneklik, özel proje gereksinimlerine özelleştirmeyi ve uyarlamayı kolaylaştırır.

Uzun ömürlülük ve dayanıklılık: Titanyum uzun süre dayanıklılığı ve zamanla bozulmaya dirençli olduğu için bilinir.zorlu endüstriyel ortamlarda kaydırılabilir flansların güvenilir performansını ve uzatılmış hizmet ömrünü sağlamak.

5. SıcaklıkASME B16.5 Titanyum Slip On Flange için özellikler

6- Titanyum plaka kayması.

Görsel Test (VT):Bu, çatlaklar, gözeneklilik veya uygun olmayan kaynak profilleri gibi görünür kusurları tespit etmek için kaynak yüzeyinin ve flensin görsel olarak incelenmesini içerir.

Ultrasonik Test (UT):Bu teknik, boşluklar, dahiller veya çatlaklar gibi malzeme içindeki iç kusurları tespit etmek için yüksek frekanslı ses dalgalarını kullanır.

Radyografik Test (RT):Bu yöntem, kaynak ve flansın iç yapısının görüntülerini üretmek için X-ışınlarını veya gama ışınlarını kullanır.

Manyetik parçacık testi (MT):MT, ferromanyetik malzemelerde yüzey ve yüzeye yakın kusurları tespit etmek için kullanılır.Bu yöntem yakınında manyetik malzemeler veya manyetikleştirilebilen kaplamalar olmadıkça uygulanabilir..

Penetrant Test/Dye Penetrant (PT):PT, kaynak yüzeyinde bir boya penetrantı uygulamayı ve daha sonra yüzey kırıcı kusurları ortaya çıkarmak için fazla boya çıkarmayı içerir.

Eddy akım testi (ET):ET, titanyum gibi iletken malzemelerde yüzey ve yüzeye yakın kusurları tespit etmek için elektromanyetik indüksiyon kullanır.

Akustik Emisyon (AE):AE, çatlaklar veya sızıntılar gibi kusurları gösteren değişiklikleri tespit etmek için stres altında bir malzemeden gelen ses emisyonlarını izlemeyi içerir.

7.Titanyum plaka flanşlarının farklı yüz türleri:

Yükseltilmiş yüz (RF) flens:

1. Tasarım:

   • Yükseltilmiş Yüzey: Yükseltilmiş yüz flensleri borunun çapından biraz daha büyük olan borunun etrafında küçük bir bölüme sahiptir. Bu, flens yüzeyinin üzerinde bir sırt oluşturur.
   • Sıfırlama yüzeyi: Yükseltilmiş yüz, dikişin durduğu birincil mühürleme yüzeyi olarak hizmet eder. Çiftleşme flensine karşı sıkıştırıldığında sıkı bir mühürleme sağlar.

2. Avantajları:

   • Geliştirilmiş Sızdırma: Yükseltilmiş yüz tasarımı, dikiş sıkışmasını daha küçük bir alana yoğunlaştırır ve mühürlemenin etkinliğini artırır.
   • Koruma: Yükseltilmiş yüz, flens yüzeyini işleme ve kurulum sırasında hasar almaktan korumaya yardımcı olur.

3. Uygulamalar:

   • Yaygın: Güvenilir ve sızıntısız bir mühürlemenin gerekli olduğu standart endüstriyel uygulamalarda yükseltilmiş yüz flensleri daha yaygındır.
   • Basınç değerleri: Yüksek basınç uygulamaları için uygundur, çünkü yükseltilmiş yüz, dikişin daha iyi sıkıştırılmasını sağlar.

Düz yüz (FF) flens:

1. Tasarım:

   • Yumuşak Yüzey: Düz yüzlü flanslar, delik etrafında herhangi bir çıkıntı veya yükseltilmiş alan olmadan düz veya pürüzsüz bir yüzeye sahiptir.
   • Sıfırlama yüzeyi: Sıfırlama, dikişin doğrudan flensin düz yüzeyine yerleştirilmesiyle elde edilir.

2. Avantajları:

   • Düzleştirme kolaylığı: Düz yüzlü flensler montaj sırasında düzleştirilmesi daha kolaydır, çünkü uğraşmak için yükseltilmiş yüzeyler yoktur.
   • Alan tasarrufu: Sıkı kurulumlarda avantajlı olabilecek yükseltilmiş yüz flenslerine kıyasla daha az alan gerektirirler.

3. Uygulamalar:

   • Uzmanlık: Düz yüz flensleri genellikle daha az sıkı mühürleme gereksinimlerinin bulunduğu düşük basınçlı ve kritik olmayan uygulamalarda kullanılır.
   • Özel Paklamalar: Uygun mühürlenmeyi sağlamak için flensin tüm yüzünü kaplayan özel paklamalar (tam yüz paklamaları gibi) gerekebilir.

Yükselmiş yüzle düz yüz arasında seçim yapmak:

• Basınç ve Sıfırlama Gereksinimleri: Güvenilir bir mühürlenmenin kritik olduğu daha yüksek basınçlı uygulamalar için yükseltilmiş yüz flensleri tercih edilir.Flat Face flensler düşük basınç uygulamaları için uygun veya yer kısıtlamaları bir endişe olduğu.

• Paket Seçimi: Paketin seçimi (halka tipi veya tam yüz gibi) flensle yüzleşen tip (RF veya FF) ve mühürleme bütünlüğü için uygulama gereksinimlerine bağlıdır.
