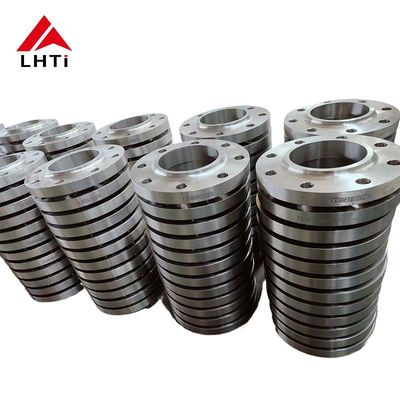

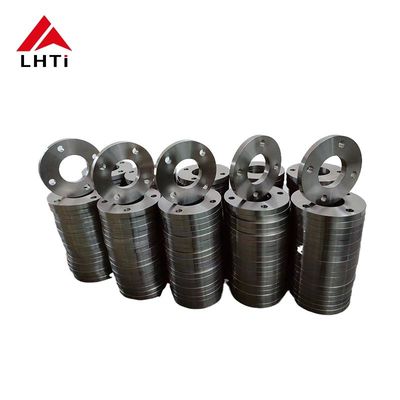

Gr1 Gr2 Gr5 Titanyum Flange Plate Flange'da Kayma EN1092-01 PN 10 Petrol ve Gaz Endüstrisi için

2. EN1092-01 Titanyum Plakalı Flansların sınıfları

1. 1. sınıf titanyum:Yüksek esnekliği ile bilinen 1. sınıf titanyum, ticari olarak saf tüm titanyum sınıflarının en yumuşak ve en şekillendirilebilir olanıdır.Çoğunlukla kimyasal işleme endüstrisi gibi ortamlarda üstün korozyon direnci gerektiren uygulamalarda kullanılır..

2.

3. 2. sınıf titanyum:Bu en yaygın kullanılan titanyum sınıfıdır. Güç ve esneklik arasında iyi bir denge sağlar ve mükemmel korozyon direnci vardır.boru sistemleri için flanslar dahil.

4.

5. 5. sınıf titanyum (Ti 6Al-4V):Bu alaşımlı bir sınıf ve tüm titanyum alaşımlarının en yaygın olarak kullanılanıdır. Saf titanyum sınıflarına kıyasla flansların dayanıklılığını önemli ölçüde artırır.5. sınıf titanyum, hem ısı hem de korozyona dayanıklılık gerektiren yüksek dayanıklılık uygulamalarında kullanılır.

6.

7. 7. sınıf titanyum:Mükemmel kaynaklanabilirlik ve üretilebilirliğe sahip olan bu sınıf, özellikle azaltıcı asitlere ve sıcak halogenitlerde yerelleştirilmiş saldırıya karşı daha iyi korozyon direnci için paladiyum içerir.

8.

9. 12. sınıf titanyum:Bu sınıf, diğer ticari saf sınıflara kıyasla daha yüksek ısı direncini ve dayanıklılığını sunar.

10.

11. Titanyum sınıfı 23 (Ti 6Al-4V ELI):Bu sınıf, 5. sınıfa benzer, ancak ekstra düşük interstitiyallere (ELI) sahiptir, bu da daha yüksek kırılma sertliği ve iyileştirilmiş esneklik için tercih edilir.Genellikle tıbbi uygulamalarda kullanılır ve aynı zamanda kritik durumlarda flanslar için uygundur., yüksek seviye uygulamaları.

    • Titanyum: Titanyum, özellikle deniz suyu, klorürler ve oksidleyici asitler gibi agresif ortamlarda olağanüstü korozyon direnci gösterir.Korozyona dayanıklılığını artıran koruyucu bir oksit tabakası oluşturur.
    • Paslanmaz çelik: Paslanmaz çelik de iyi korozyon direnci sunar, ancak titanyum kadar değildir.Koroziv ortamlarda daha fazla koruma için ek kaplama veya işlem gerektirebilir..
    • Karbon çelik: Karbon çelik özellikle nemli veya asidik koşullarda korozyona duyarlıdır ve korunma için kaplama veya alaşım gerektirir.
    • Inconel: Inconel alaşımları yüksek sıcaklık ve basınç koşulları da dahil olmak üzere aşırı ortamlarda oksidasyona ve korozyona mükemmel direnç sağlar.

3.DIN2501 PN10 Titanyum Plak Flanş Özellikleri

4- Titanyum plaka flanşlarının farklı yüz türleri:

Yükseltilmiş yüz (RF) flens:

1. Tasarım:

   • Yükseltilmiş Yüzey: Yükseltilmiş yüz flensleri borunun çapından biraz daha büyük olan borunun etrafında küçük bir bölüme sahiptir. Bu, flens yüzeyinin üzerinde bir sırt oluşturur.
   • Sıfırlama yüzeyi: Yükseltilmiş yüz, dikişin durduğu birincil mühürleme yüzeyi olarak hizmet eder. Çiftleşme flensine karşı sıkıştırıldığında sıkı bir mühürleme sağlar.

2. Avantajları:

   • Geliştirilmiş Sızdırma: Yükseltilmiş yüz tasarımı, dikiş sıkışmasını daha küçük bir alana yoğunlaştırır ve mühürlemenin etkinliğini artırır.
   • Koruma: Yükseltilmiş yüz, flens yüzeyini işleme ve kurulum sırasında hasar almaktan korumaya yardımcı olur.

3. Uygulamalar:

   • Yaygın: Güvenilir ve sızıntısız bir mühürlemenin gerekli olduğu standart endüstriyel uygulamalarda yükseltilmiş yüz flensleri daha yaygındır.
   • Basınç değerleri: Yüksek basınç uygulamaları için uygundur, çünkü yükseltilmiş yüz, dikişin daha iyi sıkıştırılmasını sağlar.

Düz yüz (FF) flens:

1. Tasarım:

   • Yumuşak Yüzey: Düz yüzlü flanslar, delik etrafında herhangi bir çıkıntı veya yükseltilmiş alan olmadan düz veya pürüzsüz bir yüzeye sahiptir.
   • Sıfırlama yüzeyi: Sıfırlama, dikişin doğrudan flensin düz yüzeyine yerleştirilmesiyle elde edilir.

2. Avantajları:

   • Düzleştirme kolaylığı: Düz yüzlü flensler montaj sırasında düzleştirilmesi daha kolaydır, çünkü uğraşmak için yükseltilmiş yüzeyler yoktur.
   • Alan tasarrufu: Sıkı kurulumlarda avantajlı olabilecek yükseltilmiş yüz flenslerine kıyasla daha az alan gerektirirler.

3. Uygulamalar:

   • Uzmanlık: Düz yüz flensleri genellikle daha az sıkı mühürleme gereksinimlerinin bulunduğu düşük basınçlı ve kritik olmayan uygulamalarda kullanılır.
   • Özel Paklamalar: Uygun mühürlenmeyi sağlamak için flensin tüm yüzünü kaplayan özel paklamalar (tam yüz paklamaları gibi) gerekebilir.

Yükselmiş yüzle düz yüz arasında seçim yapmak:

• Basınç ve Sıfırlama Gereksinimleri: Güvenilir bir mühürlenmenin kritik olduğu daha yüksek basınçlı uygulamalar için yükseltilmiş yüz flensleri tercih edilir.Flat Face flensler düşük basınç uygulamaları için uygun veya yer kısıtlamaları bir endişe olduğu.

• Paket Seçimi: Paketin seçimi (halka tipi veya tam yüz gibi) flensle yüzleşen tip (RF veya FF) ve mühürleme bütünlüğü için uygulama gereksinimlerine bağlıdır.

5Uygulamalarda neden titanyum plaka flensleri seçiyoruz?

Titanyum plaka kayma flensleriÇeşitli uygulamalar için seçilir, öncelikle olağanüstü korozyon direnci ve ağırlığa dayanıklılık oranları nedeniyle.Deniz suyu, ve diğer aşındırıcı maddeler çok önemlidir.Titanyumun ağırlığına göre yüksek dayanıklılığı, yapısal bütünlüğünü tehlikeye atmadan ağırlığı en aza indirgemenin gerekli olduğu uygulamalar için uygundurBu özellik, özellikle havacılık, denizcilik, kimyasal işleme ve tıbbi gibi endüstrilerde avantajlıdır.Hem dayanıklılık hem de zorlu koşullar altında performans çok önemliDahası, titanyum plaka kayma flensleri, Avrupa boru sistemlerinde uyumluluk ve güvenilirliği sağlayan EN1092-01 standartlarına uygun.

Flanşlarda titanyum plaka kaymasıÇeşitli endüstrilerde öncelikle benzersiz özellikleri ve avantajları nedeniyle seçilirler, bu da diğer malzemelerin etkili bir şekilde çalışamayabileceği belirli uygulamalar için uygun hale getirir.

Titanyum, özellikle deniz suyu, kimyasal işleme ve deniz uygulamaları gibi agresif ortamlarda olağanüstü korozyon direnci gösterir.Bu korozyona dayanıklılık, ekipmanların ömrünü uzatmaya ve bakım maliyetlerini azaltmaya yardımcı olur.

Titanyum yüksek bir güç ağırlık oranına sahiptir, bu da onu paslanmaz çelik veya alüminyum alaşımları gibi diğer birçok metelden önemli ölçüde daha güçlü yaparken çok daha hafiftir.Bu özellik havacılıkta çok önemlidir., denizcilik ve otomotiv endüstrilerinde ağırlık tasarrufu çok önemlidir.

Titanyum biyolojik uyumludur ve toksik değildir, bu nedenle ortopedik implantlar ve cerrahi aletler gibi tıbbi implantlar için idealdir.İnsan vücuduyla iyi bir şekilde birleşiyor ve olumsuz reaksiyon riskini en aza indiriyor.

Titanyum, yüksek sıcaklıklarda mekanik özelliklerini korur ve bu nedenle termal istikrarın gerekli olduğu uygulamalar için uygundur.Buna yüksek ısı içeren havacılık bileşenleri ve endüstriyel süreçler dahildir..

Titanyum, paslanmaz çeliklere benzer olarak düşük bir termal genişleme katsayısına sahiptir.Kritik uygulamalarda güvenilirliği sağlamak.

Titanyum, sert çalışma koşullarında bile dayanıklılığı ve uzun kullanım ömrü ile bilinir.Bazı diğer malzemelere kıyasla daha yüksek başlangıç maliyetine rağmen.

Titanyum plaka flensleri, benzersiz özellik kombinasyonlarının gerekli olduğu endüstrilerde, örneğin havacılık, kimyasal işleme, tuzsuzlama tesisleri ve açık deniz petrol platformları gibi tercih edilir.

6Titanyum Flanges'in Ortak Standartları
