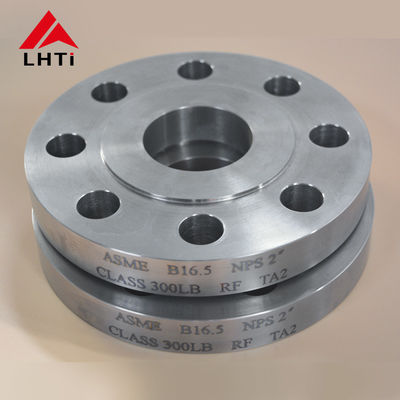

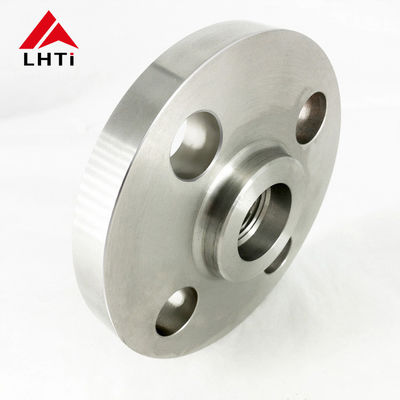

Titanyum Kaydırma Boru Flange Ti Gr2 Gr5 ASME B16.5 SO Flange SORF Sınıf 150 Kimyasal Sanayi İçin Yükseltilmiş Yüz

2. ASME B16.5 Titanyum Slip On Flange sınıfları

Titanyum Sınıf 2 (Ti-CP):

Kompozisyon: 99.2% titanyum, 0.25% demir, 0.3% oksijen ve diğer elementlerin iz miktarları ile ticari olarak saf titanyum.

Özellikleri:

Güç: Alaşımlara kıyasla nispeten düşük; birçok çelikten daha yüksek, ancak alaşımlı titanyum sınıflarından daha düşüktür.

Korozyona Direnci: Çoğu ortamda, özellikle kloritlere karşı mükemmel.

Kaynatılabilirlik: İyi kaynatılabilirlik ve üretilebilirlik.

Uygulamalar: Kimyasal işleme, deniz ortamları, tıbbi implantlar (yük taşımaz) ve mimari.

Titanyum sınıfı 5 (Ti-6Al-4V):

Tasarım: % 90 titanyum, % 6 alüminyum ve % 4 vanadyum içeren titanyum alaşımı.

Özellikleri:

Güç: Mükemmel güç ağırlık oranı, 2. sınıf titanyumdan üstün.

Korozyona Direnci: İyi korozyona direnci, 2. sınıf kadar yüksek değil, ancak birçok ortam için uygundur.

Sıcaklığa direnç: Yüksek sıcaklıklarda dayanıklılığını korur, bu da havacılık ve yüksek performanslı uygulamalar için uygundur.

Uygulamalar: Havacılık bileşenleri (uçak gövdeleri, jet motorları), deniz ekipmanları, tıbbi implantlar, otomotiv bileşenleri ve spor ekipmanları.

3.ASME B16.5 Titanyum Slip On Flange için özellikler

Boyut:1/2" (15 NB) 48" (1200 NB)

Standartlar:ANSI B16.5, ANSI B16.47 Serisi A & B, MSS SP44, ASA, API-605, AWWA, Özel Çizimler

Basınç değerleri:Sınıf 150, Sınıf 300, Sınıf 400, Sınıf 600, Sınıf 900, Sınıf 1500, Sınıf 2500 PN6, PN10, PN16, PN25, PN40, PN64 vb.

Karbon çelik kayma (SO) flensleri:ASTM A105/A105N, A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (Spectacle Blind Flange, Spacer Ring/Spade Flange), Çelik RST37.2C22.8

Paslanmaz Çelik Kayma (SO) Flanges:ASTM A182 F202, F304/304L/304H, F316/316L, F316H, F316TI, F310, F321, F904L

Alloy Steel Slip On (SO) Flanges:ASTM A182 F1, F5, F9, F11, F22, F91

Özel alaşımlı kayma (SO) flensler:Dupleks, Süper Dupleks, Nikel Alaşımları

Flanş yüzü tipi:Düz yüz (FF), yükseltilmiş yüz (RF), halka tipi eklem (RTJ)

Kaplama/Yüzey Tedavisi:Pas karşıtı boya, yağlı siyah boya, sarı şeffaf boya, çinko kaplama, soğuk ve sıcak dip galvanize

Katma Değerli Hizmetler:CNC İşleme, Özel Flanşlar

ASME/ANSI B16.5 150lb Flans üzerinde kayma/Standartlar, Boyutlar ve Ağırlık:

4Neden Titanyum Flanges'i Seçiyoruz?

Kilo kaybı:Flanşlarda kullanılan titanyum alaşımları, havacılık alanında çok arzu edilen mükemmel güç ağırlık oranları sunar.Mühendisler genellikle yakıt verimliliğini ve uçuş performansını artırmak için uçakların ağırlığını azaltmakla birlikte dayanıklılığını da korumak isterlerTitanyum flensler, genel yapısal ağırlığı azaltarak bu hedefe ulaşmaya önemli ölçüde katkıda bulunur.

Korozyona Direnci: Titanyum flensler, özellikle deniz ortamlarında yaygın olan klorür iyonlarına karşı olağanüstü korozyon direnci göstermektedir.Bu tür koşullarda çalışan uçaklar ve helikopterler, sağlam korozyon direnci olan bileşenlere ihtiyaç duyarTitanyum flenslerin hayati bir rol oynadığı yer.

Yüksek sıcaklık performansı:Titanyum flensler yüksek sıcaklıklarda dayanıklılık ve istikrarı korur, bu da onları motor bileşenleri, gaz türbinleri,ve ısıya dayanıklı malzemeler gerektiren jet motorlarıYapısal bütünlüğünü ve işlevselliğini korurken yüksek sıcaklık hava akışına ve ısı emisyonlarına dayanırlar.

Yüksek dayanıklılık gereksinimleri:Titanyum flenslerin yüksek dayanıklılığı, uçuş güvenliğini ve yapısal güvenilirliği sağlamak için havacılık için tipik dinamik yüklere ve mekanik streslere dayanmalarını sağlar.Genellikle iniş trenleri gibi kritik bağlantılarda kullanılırlar., kanat montajları, yapısal bileşenler ve uçuş kontrol sistemleri.

Kullanım ve yorgunluk direnci:Titanyum alaşımları, sık kullanım ve yüksek yoğunluklu işlemlere maruz kalan havacılık uygulamaları için kritik olan mükemmel yorgunluk ve aşınma direnci sunar.Titanyum flensler uzun süre sabit performans sağlarYorgunluk ve aşınma nedeniyle hasar ve arıza riskini azaltır.

5Titanyum Slip On Flange paketleri.

Pas Önleme

• VCI (Uçucu korozyon inhibitörü) Kaplama: Titanyum flanslarBu malzeme, metal yüzeylerde koruyucu bir katman oluşturan kimyasal bir buhar salıyor.
• Yağ veya yağ kaplaması:Flanş yüzeylerini korumak için hafif bir yağ veya yağ tabakası uygulanabilir, özellikle uzun mesafeler boyunca taşınırken veya uzun süre depolanırken.

Fiziksel Koruma

• Balonlu sargı veya köpük:Her bir flens genellikle nakliye sırasında darbeye karşı yumuşatmak için kabarcık sargı ile sarılır veya köpükle çevrilir.
• Karton ayırıcılar:Bir kutuda birden fazla flens paketlendiğinde, birbirlerine dokunmalarını ve potansiyel olarak çizilmelerini veya zarar görmelerini önlemek için karton ayırıcılar kullanılır.

Güçlü Dış Paketleme

• Ahşap kutular veya kontrplak kutular: Titanyum flanslargenellikle mekanik hasarlara karşı sağlam koruma sağlayan ve daha kolay ve daha güvenli bir şekilde kullanımı kolaylaştıran yığılabilir ahşap kasalarda veya kontrplak kutularda gönderilir.
• Pelletizasyon:Büyük siparişler için, flensler paletlenebilir. Her palet genellikle nakliye ve nakliye sırasında kutuları veya kasaları sabitlemek için daralır.

Su geçirmezlik

• Plastik Yaprak:Özellikle nemli veya ıslak ortamlarda nemden korunmak için dış sandıklar veya kutular genellikle kalın plastik tabakayla kaplanır.

Etiketleme ve Belgeleme

• Açık Etiketleme:Her paket, düzgün bir şekilde kullanılması ve izlenmesi kolaylaştırılması için kullanma talimatları, parça numaraları ve varış noktası ayrıntıları ile açık bir şekilde etiketlenmiştir.
•
• Kalite güvencesi belgesi:Kalite sertifikaları, malzeme test raporları ve uyum sertifikaları, izlenebilirliği ve endüstri standartlarına uygunluğu sağlamak için genellikle ambalaja dahil edilir veya ayrı olarak sağlanır.

6. ANSI B16.5 Titanyum Slip On Flange'ın Uygulamaları

• Boru hattı inşaatı:Boru hattı bölümlerini birleştirmek için kullanılır, sıvı taşımacılığı sırasında güvenli ve sızıntısız bağlantıları sağlar.
• Rafineriler ve Petrokimya Tesisleri:Koroziv kimyasallara dirençli olması şart olan kapları, reaktörleri ve ısı değiştiricilerini bağlamak için işleme ünitelerine monte edilir.
• Offshore Platformları:Deniz çevresine ve sert hava koşullarına dayanmak için açık deniz sondaj platformlarında ve üretim platformlarında kullanılır.
• Gaz işleme tesisleri:İşletme bütünlüğünü ve güvenliğini korumak için kompresörlerde, pompalarda ve valflerde kullanılır.
