Home > Ürünler > Titanyum Ekipmanları > GR2 Titanyum Eliptik Çanak Ucu Torisferik Basınçlı Kap Başlıkları

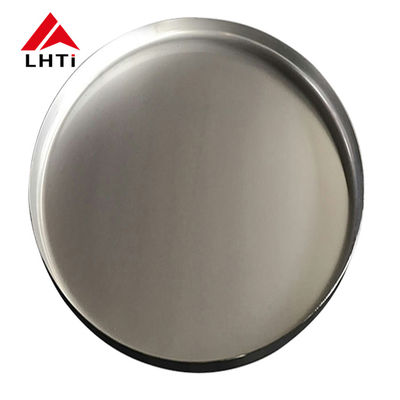

GR2 Titanyum Eliptik Çanak Ucu Torisferik Basınçlı Kap Başlıkları

Product Details

Menşe yeri: Çin

Marka adı: LHTi

Sertifika: ISO 9001:2015

Model numarası: LH-Ti3

Payment & Shipping Terms

Min sipariş miktarı: 3 parça

Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union

Get Best Price
Vurgulamak:

GR2 Titanyum Eliptik Çanak Ucu

,

Torisferik Basınçlı Kap Kafaları

,

2mm Kalın Basınçlı Kap Kafaları

Ürün adı:
Basınçlı Kap Ekipmanları için Titanyum çanak kafa
Malzeme:
Titanyum GR1, GR2, GR7, GR12, vb.
Standart:
ASME VIII-I Standardına veya DIN28013'e göre
Boyut:
OD300-1250mm veya müşterilerin isteklerine göre özelleştirilmiş
DİĞER ADI:
Titanyum Küresel Başlıklar/titanyum çanak başlıklar
Renk:
Doğal
Uygulamalar:
Basınçlı Kap Ekipmanları ve kazanlar
Üçüncü taraf testi:
Mevcut
Ürün adı:
Basınçlı Kap Ekipmanları için Titanyum çanak kafa
Malzeme:
Titanyum GR1, GR2, GR7, GR12, vb.
Standart:
ASME VIII-I Standardına veya DIN28013'e göre
Boyut:
OD300-1250mm veya müşterilerin isteklerine göre özelleştirilmiş
DİĞER ADI:
Titanyum Küresel Başlıklar/titanyum çanak başlıklar
Renk:
Doğal
Uygulamalar:
Basınçlı Kap Ekipmanları ve kazanlar
Üçüncü taraf testi:
Mevcut
GR2 Titanyum Eliptik Çanak Ucu Torisferik Basınçlı Kap Başlıkları

Titanyum Eliptik Başlık Torisküre Başlıkları Tank Kapakları Tank Çanak Uçları Basınçlı Kap Başlıkları



Ürün adı: Titanyum Eliptik Kafa

Boyut aralığı: 50mm-10000mm entegre formlu, alt kesitli daha büyük boyutlar belirtilebilir.

Kalınlık: 2mm--300mm
Standart: ANSI, ASME ,MSS, API, DIN, JIS, BS.AWWA

Malzeme: Derece 1 Derece 2 Derece 7 Derece 12 Titanyum

Uygulama: özellikle petrol, kimya, şaraphane, ilaç, çevre ve askeri gibi çeşitli endüstrilerdeki basınçlı kaplar için





Seviye

Fe maks

O maks

N maks

C maks

H maks

PD

Al

V

ay

Ni

elong'n

Σb

(Mpa)

σr0.2

(Mpa)

Numara

ağırlıkça %

ağırlıkça %

ağırlıkça %

ağırlıkça %

ağırlıkça %

ağırlıkça %

ağırlıkça %

ağırlıkça %

ağırlıkça %

ağırlıkça %

%

MPa

MPa

1. derece

0,2

0.18

0.03

0.1

0.015











24

240

140

2. sınıf

0,3

0.25

0.03

0.1

0.015











20

400

275

7.sınıf

0,3

0.25

0.03

0.1

0.015

0,12-0,25









20

400

275

12.sınıf

0,3

0.25

0.03

0.1

0.015







0,3

0,8

18

460

300







GR2 Titanyum Eliptik Çanak Ucu Torisferik Basınçlı Kap Başlıkları 0







(Titanyum çanak kafa) DIN28013:

D (mm)

s min/maks (mm)

Cilt (L)

h1 (mm)

kg pr mm s

D (mm)

s min/maks (mm)

Cilt (L)

h1 (mm)

kg pr mm s

300

4-10

3.5

78

1,0

1550

5-15

483

403

22.5

350

4-10

5.6

91

1.3

1600

5-15

532

416

23.9

400

4-10

8.3

104

1,7

1650

5-15

585

429

25,4

450

4-10

11.8

117

2,1

1700

5-15

640

442

27.0

500

4-10

16.1

130

2.6

1750

5-15

700

455

28,5

550

3-12

21,6

143

3,1

1800

5-15

760

468

30

600

3-12

28,0

156

3.6

1850

5-15

825

481

31.5

650

3-12

36.0

169

4,2

1900

5-15

890

494

33

700

3-12

44,5

182

4,8

1950

5-15

965

507

36

750

3-12

54.5

195

5,5

2000

6-15

1040

520

37

800

3-13

66.5

203

6.2

2050

6-15

1120

533

38,5

850

3-13

79,5

221

7,0

2100

6-15

1200

546

40.5

900

3-13

94

234

乙8

2150

6-15

1290

559

42,5

950

3-13

111

247

8.6

2200

6-15

1380

572

44.5

1000

4-16

130

260

9.5

2250

6-15

1480

685

46.5

1050

4-13

150

273

10.4

2300

6-15

1580

598

46 5

1100

4-13

173

286

11,1

2350

6-15

1690

611

51

1150

4-13

198

299

12.5

2400

6-15

1800

624

53

1200

4-13

225

312

13.6

2450

6-15

1910

637

55

1250

4-13

254

325

14,7

2500

6-15

2030

660

57





Ayrıntılı görüntüler:

GR2 Titanyum Eliptik Çanak Ucu Torisferik Basınçlı Kap Başlıkları 1

GR2 Titanyum Eliptik Çanak Ucu Torisferik Basınçlı Kap Başlıkları 2GR2 Titanyum Eliptik Çanak Ucu Torisferik Basınçlı Kap Başlıkları 3GR2 Titanyum Eliptik Çanak Ucu Torisferik Basınçlı Kap Başlıkları 4





Titanyum Eliptik Başlıkların Uygulamaları:

GR2 Titanyum Eliptik Çanak Ucu Torisferik Basınçlı Kap Başlıkları 5



Titanyum Eliptik Başlıklar Hakkında Daha Fazla Bilgi Edinin:
* Çanak kafa (eliptik kafa veya küresel kafa olarak da adlandırılır)

* Bu elips kafanın şekli daha ekonomiktir, çünkü kafanın yüksekliği çapın sadece bir kısmıdır.

* Eliptik çanak uç yarıçapı, ana ve küçük eksen arasında değişir ve genellikle oran 2:1'dir.

* Eliptik tank başlığı, azaltılmış metal kalınlığı gereksinimi nedeniyle orta basınçlı tanklar için ekonomik çözümdür.

* Elipsoidal kafa, torisferik kafadan daha iyi mekanik özelliklere sahiptir.

* Son yıllarda eğirme üretim prosesinin uygulanmasından dolayı daha büyük çaplı eliptik kafa imalatları da gerçekleştirilebilmektedir.

* ASME eliptik bombeli başlıklar, sıvılaştırılmış petrol gazı ve hava depoları gibi ateşlenmeyen basınçlı kaplar için tankların yapımında kullanılır.





Ürün işleme:

GR2 Titanyum Eliptik Çanak Ucu Torisferik Basınçlı Kap Başlıkları 6







Fabrika ekranımız:

GR2 Titanyum Eliptik Çanak Ucu Torisferik Basınçlı Kap Başlıkları 7



SSS:

S: Soruşturma sırasında hangi bilgileri vermeliyim? Eliptik Kafa
C: Çizimleriniz varsa, tamamen üretim çizimlerine uygun olacağız.

Çiziminiz yoksa, bana ürün verilerini söyleyebilirsiniz.

Malzeme, kafa tipi (Eliptik kafa, yarım küre kafa, bombeli kafa, düz kafa vb.), çap, kalınlık, özel toleranslar veya gereksinimler gibi birkaç önemli veri vardır.

Çizimleri gereksinimlerinize göre yapabiliriz ve nihai ürün çizimlerini onaylarsınız.



S: Ürünlerin kalitesini nasıl sağlıyorsunuz?
C: Sorunuz için teşekkürler. Üretim personelimiz ulusal kalite departmanı tarafından eğitilmiştir ve yılların üretim ve tasarım tecrübesi ile ilgili sertifikayı almıştır.

Kaynak, kusur olmadığından emin olmak için X-ray kontrolünden geçmelidir.



S: İlgili ürünleri eşleştirmemize yardımcı olabilir misiniz?
C: Şirketimiz ayrıca titanyum flanşlar, titanyum boru bağlantı parçaları ve diğer ekipmanlar gibi birçok yardımcı işletme ile çevrilidir.

En kaliteli ürünleri en düşük fiyatlarla eşleştirmenize yardımcı olabiliriz.
